Charakteristika: Grafitové těsnící desky nabízíme v několika modifikacích, jednak variantu samotné grafitové fólie, dále grafitovou desku s hladkou plechovou, hrotkovanou nebo děrovanou vložkou. Mezi největší výhody patří vysoká čistota, teplotní stálost, odolnost vůči stárnutí a především výborná teplotní odolnost. Těsnící desky na bázi grafitu jsme schopni zpracovávat, dodáváme jak standardizované dle norem DIN, ANSI i ČSN, tak i případně jako atyp na přání zákazníka.
Použití: Grafitové těsnící desky jsou vhodné pro nejnáročnější podmínky v průmyslu. Vzhledem k výborným vlastnostem nacházejí uplatnění v provozech, kde ostatní varianty těsnících desek nevyhovují.
Tip: Vždy jsme nápomocni poradit, navrhnout, vyrobit, zkrátka komplexně řešit a realizovat veškeré Vaše požadavky.
Nabídka těsnících desek z grafitu:
 |
MĚRNÁ HMOTNOST | ODOLNOST PROTI TLAKU | MAXIMÁLNÍ TLAK | TĚSNÍCÍ ČINITELÉ m/y | KOMPRESE | ZPĚTNÉ ODPRUŽENÍ | PRACOVNÍ TEPLOTA |
TECH LIST |
||||
| gm / cm3 | N/mm² | bar | psi | psi | % | % | °C |
|||||
| DIN 51903 | DIN 52913 | ASTM | ASTME F36 | ASTM F36 | min | max | ||||||
| HOCHDRUCK | ® | 1.3 | ≥ 48 | 250 | 2.5 | 3000 | 37 | 17 | -250 | +550 | ||
| ECONOMY | ® | 1.0 | ≥ 48 | 100 | 2.5 | 3000 | 35 | 17 | -250 | +550 | ||
| STANDARD | ® | 1.0 | ≥ 47 | 250 | 2.0 | 1500 | 45 | 11 | -250 | +550 | ||
| UNIVERSAL | ® | 1.3 | ≥ 45 | 250 | 2.5 | 2000 | 40 | 15 | -250 | +550 | ||

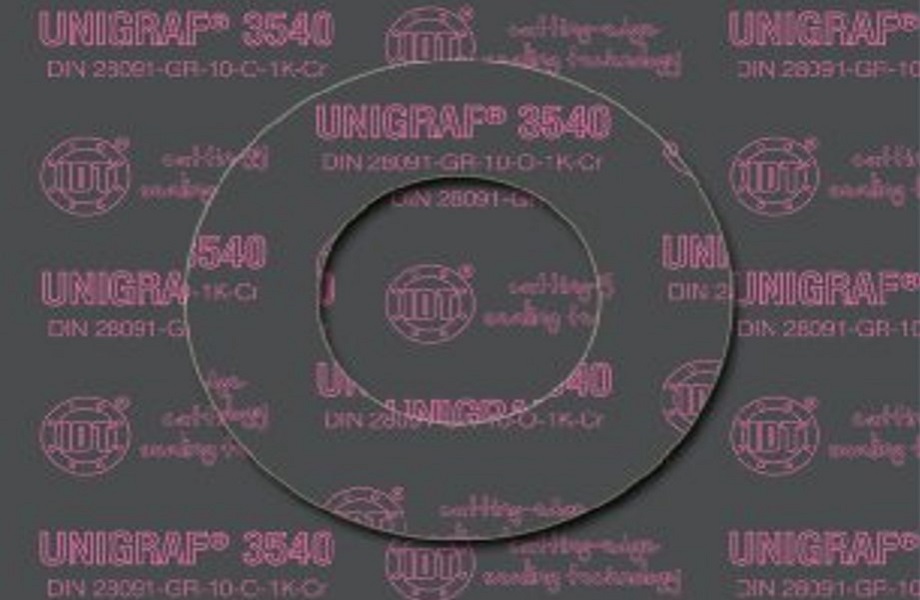

| UNIGRAF3540 | 40 | 1.0 | ≥ 48 | 60 | 25…50 | >10 | -250 | +450 | ||||
| UNIGRAF3550 | 50 | 1.3 | ≥ 48 | 60 | 35…55 | >10 | -250 | +450 | ||||
| UNIGRAF3560 | 60 | 1.0 | ≥ 48 | 100 | 25…50 | 15…30 | -250 | +450 | ||||
| SIGRAFLEX | MATERIÁL | VÝZTUHA | ROZMĚRY | ŠÍŘE DESKY | HODN. | ||
| ECONOMY |
® | GRAFIT |
1 fólie nerez ocel SS316 | 1000 x 1000 |
1.0/1.5/2.0/3.0/4.0 | ⊛⊛⊛⊛⊛ | |
| 2 fólie nerez ocel SS316 | 1.0/1.5/2.0/3.0/4.0 | ||||||
| STANDARD | ® | GRAFIT | síran barnatý | 1500 x 1500 | 0,75/1,0/1,5/2,0/2,5/3,0 | ⊛⊛⊛⊛⊛ | |

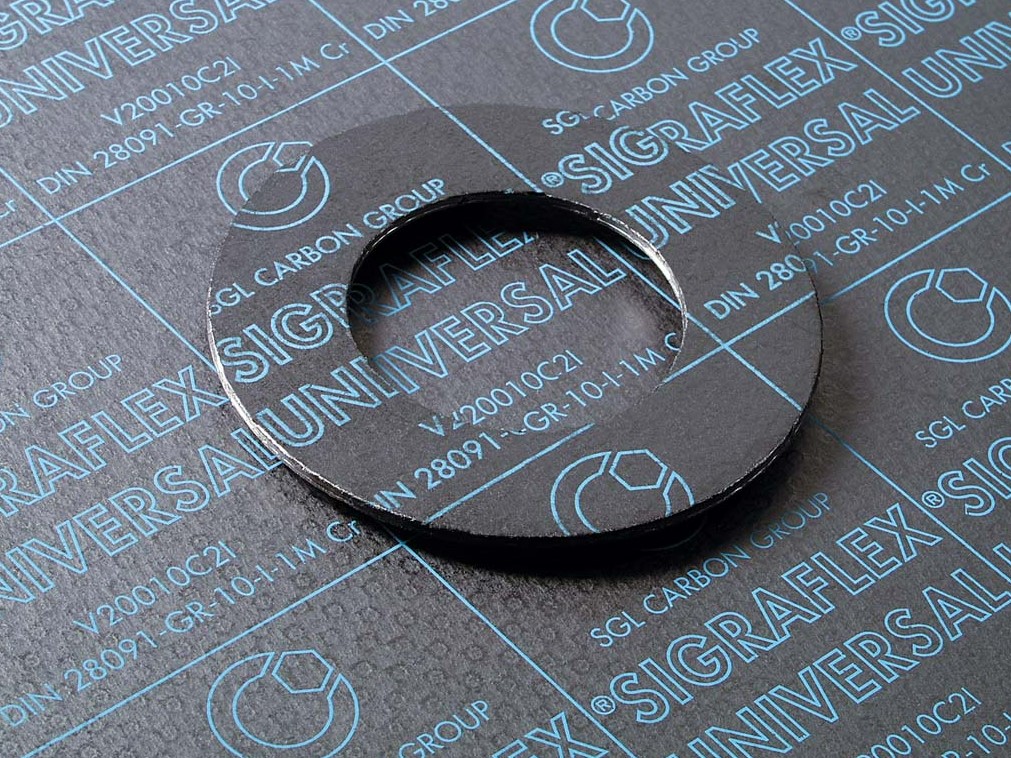

| UNIVERSAL | ® | GRAFIT | skleněné mikrokuličky | 1500 x 1500 | 1.0/1.5/2.0/3.0 | ⊛⊛⊛⊛⊛ | |

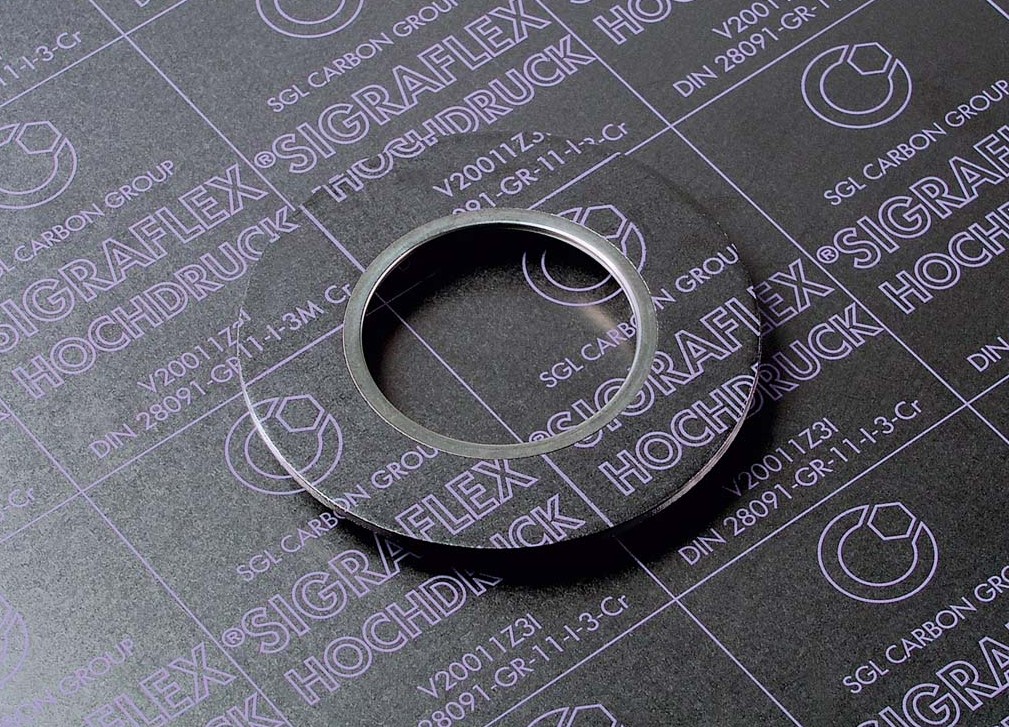

| HOCHDRUCK | ® | GRAFIT | 1-7 fólií nerez ocel SS316 | 1500 x 1500 | 1.0/1.5/2.0/3.0/4.0 | ||
| FLEXIGRAF | MATERIÁL | VÝZTUHA | ROZMĚRY | ŠÍŘE DESKY | HODN. | ||
| UNIGRAF3540 | 40 | GRAFIT | hladká f. nerez ocel SS316 | 1500 x 1500 | 1,0/1.5/2.0/3.0 | ⊛⊛⊛⊛⊛ | |
| UNIGRAF3550 | 50 | GRAFIT | bez výztuhy | 1500 x 1500 | 1,0/1.5/2.0/3.0 | ⊛⊛⊛⊛⊛ | |

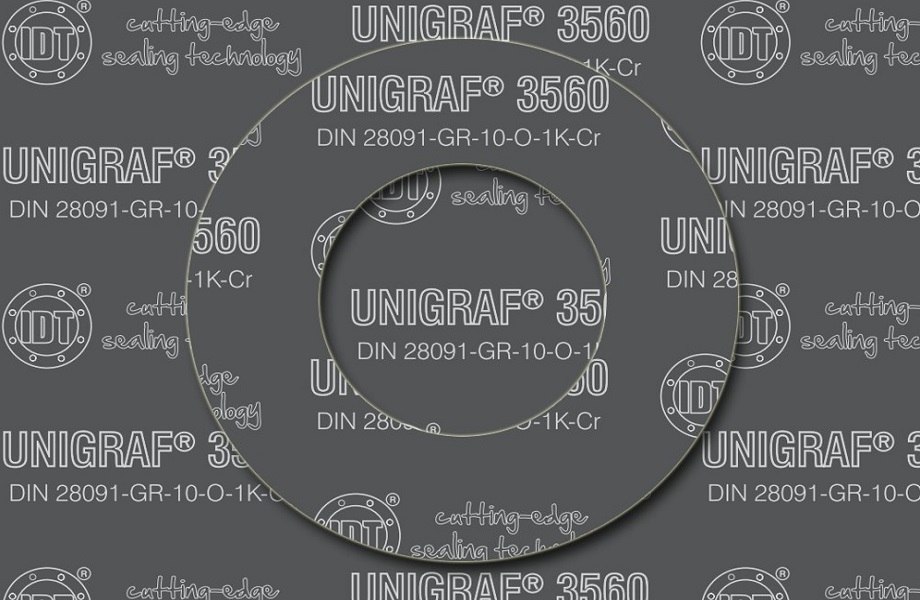

| UNIGRAF3560 | 60 | GRAFIT | perfor. f. nerez ocel SS316 | 1500 x 1500 | 1,0/1.5/2.0/3.0 | ||
