Charakteristika: Deskový těsnící materiál z expandovaného grafitu vyztužený hladkou fólií z nerezové oceli SS316 [síla fólie 0,05 mm].
Hlavní přednosti: Díky hladké nerezové folii je z této desky možné řezat i těsnění s velmi tenkou stěnou vhodné pro spoje pero/drážka.
Použití: Široké uplatnění v mnoha průmyslových oblastech, zejména energetický, chemický nebo rafinérský. Vhodné pro aplikace s nejvyšším teplotním a tlakovým zatížení, dále s kolísavým zatížením nebo do prostředí nasycené nebo přehřáté páry. Vzhledem k zásobám a obráběcím CNC strojům dodáváme ve velmi krátkých termínech ve formě polotovaru nebo finálního výrobku.
Tip: Pokud si nejste jisti, že je produkt vhodný právě pro Vás, neváhejte nás kdykoli kontaktovat. Máme dlouholeté zkušenosti a rádi Vám s výběrem poradíme.

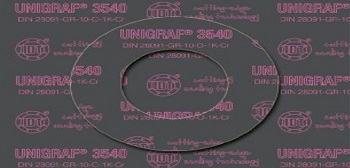

UNIGRAF 3540:
| MĚRNÁ HMOTNOST |
MAXIMÁLNÍ TLAK |
MAXIMÁLNÍ TEPLOTA |
PROVOZNÍ TEPLOTA |
KOMPRESE |
ZPĚTNÉ ODPRUŽENÍ |
NÁRŮST HMOTNOSTI |
NÁRŮST TLOUŠŤKY |
OBSAH | |||
| SÍRA | CHLORID | FLUORID | GRAFIT | ||||||||
| gm / cm3 | bar | °C | °C | kg / cm2 | % | % | % | ppm | ppm | ppm | °C |
| DIN 28090–2 | DIN 28090–2 | DIN 28090–2 | ASTM F146 | ASTM F146 | ASTM C816 | ASTM F1277 | JB/T 9141.6 | ||||
| 1.0 | 60 | 2500 | 450 | 25…50 | >10 | <15 | <6 | ~1300 | <50 | <30 | >98.5 |
| STANDARDNÍ ROZMĚRY | BARVA | ||||
| ROZMĚR DESKY: 1500 x 1500 mm | UNIGRAF 3540 | ||||
| TLOUŠŤKA DESKY: 1.0 / 1.5 / 2.0 / 3.0 mm | |||||
| TA LUFT 2002 | BAM* | BAM* EO/PO | DVGW | KTW | First Safe Test | FDA | EG 1935/2004 | Blowout Safety | GL |
 |
|
|
✖ | |
|
|
|
|
✖ |
