    Spirálová těsnění

    spiralové těsnění

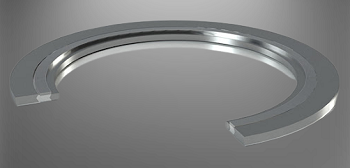

    Charakteristika: Spirálová těsnění vykazují vzhledem ke své konstrukci specifické vlastnosti. Používají se zejména v oblasti vysokých tlaků a za kritických provozních podmínek. Tento typ průmyslového těsnění nabízíme hned v několika variantách, včetně obou kroužků nebo bez vnitřního a vnějšího kroužku (SD01/SD10), dále v kombinaci s vnějším nebo vnitřním kroužkem (SD20/SD30). Součástí těsnícího systému jsou měkké výplně v podobě integrovaných pásků z grafitu nebo PTFE.

    Hlavní přednosti: Výborná mechanická stabilita, dobrá schopnost odpružení (skvělé zvládnutí najíždění a dobíhání), vynikající teplotní odolnost (-200…+550°C), velmi vysoká mezní hodnota tlaku (320 bar), dobrá odolnost vůči médiímvysoká provozní bezpečnostvelmi nízké ztráty u plynů a kapalin. Splňuje požadavky TA-Luft 2002, nedochází ke stárnutí a zkřehnutí i za vysokých teplot. Zdravotně nezávadné, likvidace na skládkách domovního odpadu. Dobrá manipulace při přepravě, montáži nebo demontáži.

    Použití: Uplatnění nacházejí v chemických zařízeních, elektrárnách, úpravnách vody, rafinériích, a přednostně všude tam, kde převládají kritické provozní podmínky. Využití tohoto typu těsnění u plniv bez obsahu chloridů umožňuje bezproblémové použití i pro části zařízení z austenitických materiálů.

    Nabídka spirálových těsnění:

    MATERIÁL NOSIČ MATERIÁL OBLOŽENÍ PRACOVNÍ TEPLOTA TLAK ATESTY TECH LIST
    SD01 1.4541
    GRAFIT -200°C až 550°C 160
    TA Luft/BAM O+E+P PDF
    PTFE -200°C až 250°C TA Luft/FDA
    SD10 GRAFIT -200°C až 550°C 320
    TA Luft/BAM O+E+P/Fire Safe Test/DVGW/Blow out PDF
    PTFE -200°C až 250°C TA Luft/FDA/DVGW/Blow out
    SD20
    1.4541
    GRAFIT -200°C až 550°C 320
    TA Luft/BAM O+E+P/Fire Safe Test/DVGW PDF
    PTFE -200°C až 250°C TA Luft/FDA/DVGW
    SD30
    GRAFIT -200°C až 550°C 320
    TA Luft/BAM O+E+P PDF
    PTFE -200°C až 250°C TA Luft/FDA

    spirálové těsnění sd_01

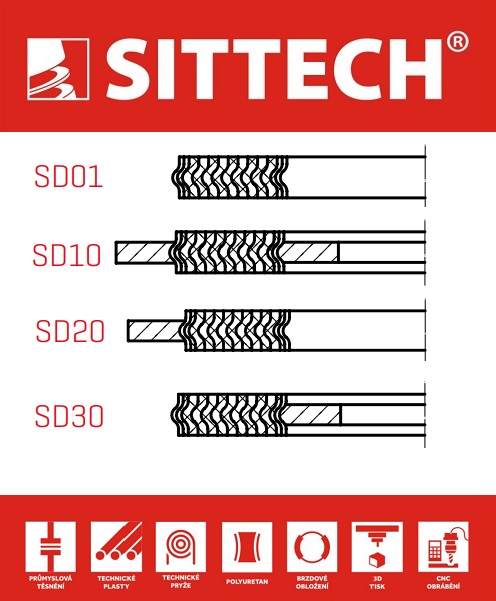

    PROFIL SD01

    TECHNICKÝ LIST

    Spirálové těsnění SD01:

    Sytém těsnění tvoří navinuté profilové kovové proužky [standard: 1.4541/ASTM 321; jiné materiály jsou možné]. Mezi jednotlivými závity kovových proužků jsou instalovány oboustranně přečnívající těsnící pásky z měkkého materiálu [grafit nebo PTFE]. Oblasti použití jsou systémy pero/drážka, rozměry dle DIN 2691, EN 1514–1 tvar TG a nenormalizované rozměry. Spirálová těsnění se používají převážně v oblasti vysokých tlaků a za kritických provozních podmínek.


    spirálové těsnění sd_10

    PROFIL SD10

    TECHNICKÝ LIST

    Spirálové těsnění SD10:

    Systém těsnění tvoří navinuté profilové kovové proužky [standard: 1.4541/ASTM 321; jiné materiály jsou možné]. Mezi jednotlivými závity kovových proužků jsou instalovány oboustranně přečnívající těsnící pásky z měkkého materiálu [grafit nebo PTFE]. Vnější a vnitřní kroužek stabilizují spirálové vinutí. Vnitřní kroužek chrání mimo jiné těsnící část před médiem zatímco vnější zabezpečuje vystředění na přírubových šroubech. Těsnění lze použít pro příruby s hladkou a hrubou těsnící lištou. Používá se pro kritické aplikace a extrémní provozní podmínky. Jedna z hlavních aplikací je petrochemický průmysl.


    TECHNICKÝ LIST

    spirálové těsnění sd_20

    PROFIL SD20

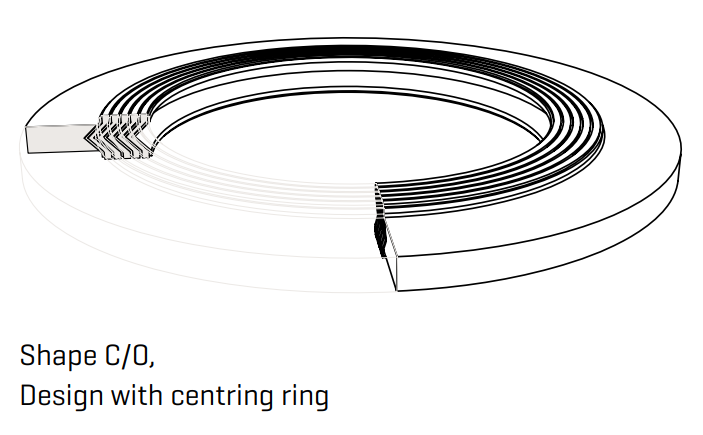

    Spirálové těsnění SD20:

    Systém těsnění tvoří navinuté profilové kovové proužky [standard: 1.4541/ASTM 321; jiné materiály jsou možné]. Mezi jednotlivými závity kovových proužků jsou instalovány oboustranně přečnívající těsnící pásky z měkkého materiálu [grafit nebo PTFE]. Vnější kroužek zajišťuje vystředění přes přírubové šrouby a zvyšuje stabilitu v radiálním směru. Spirálová těsnění se používají převážně v oblasti vysokých tlaků a za kritických provozních podmínek.


    TECHNICKÝ LIST

    spirálové těsnění sd_30

    PROFIL SD30

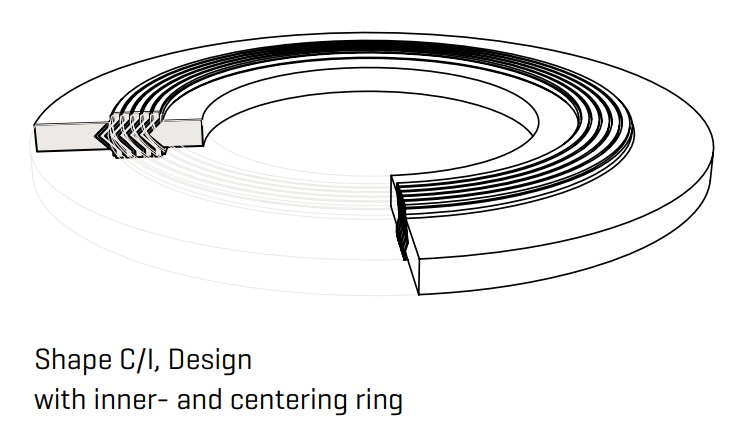

    Spirálové těsnění SD30:

    Systém těsnění tvoří navinuté profilové kovové proužky [standard: 1.4541/ASTM 321; jiné materiály jsou možné]. Mezi jednotlivými závity kovových proužků jsou instalovány oboustranně přečnívající těsnící pásky z měkkého materiálu [grafit nebo PTFE]. Radiální stabilita je zvýšena vnitřním kroužkem. Těsnění lze použít pro příruby s hladkou a hrubou těsnící lištou. Používá se pro kritické aplikace, extrémní provozní podmínky a v podmínkách vysokého tlaku.

    Přehled alternativních materiálů:

    MATERIÁL BARVA
    1.4301 [304] Žlutá
    1.4404 [316L] Tmavě zelená
    1.4571 [316Ti] Světle zelená
    1.4541 [321] Tyrkysová
    1.0033 Stříbrná
    2.4360 [Monel 400] Oranžová
    2.4816 [Inconel 600] Zlatá
    3.7025 [Titan] Purpurová
    Hastelloy C Béžová
