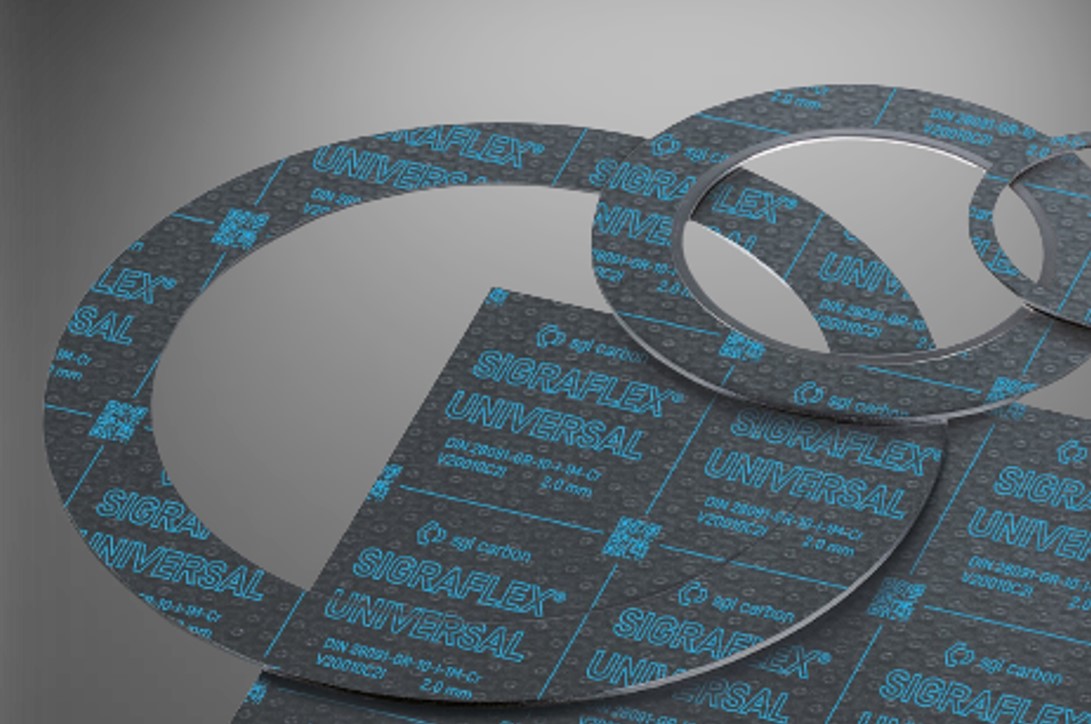

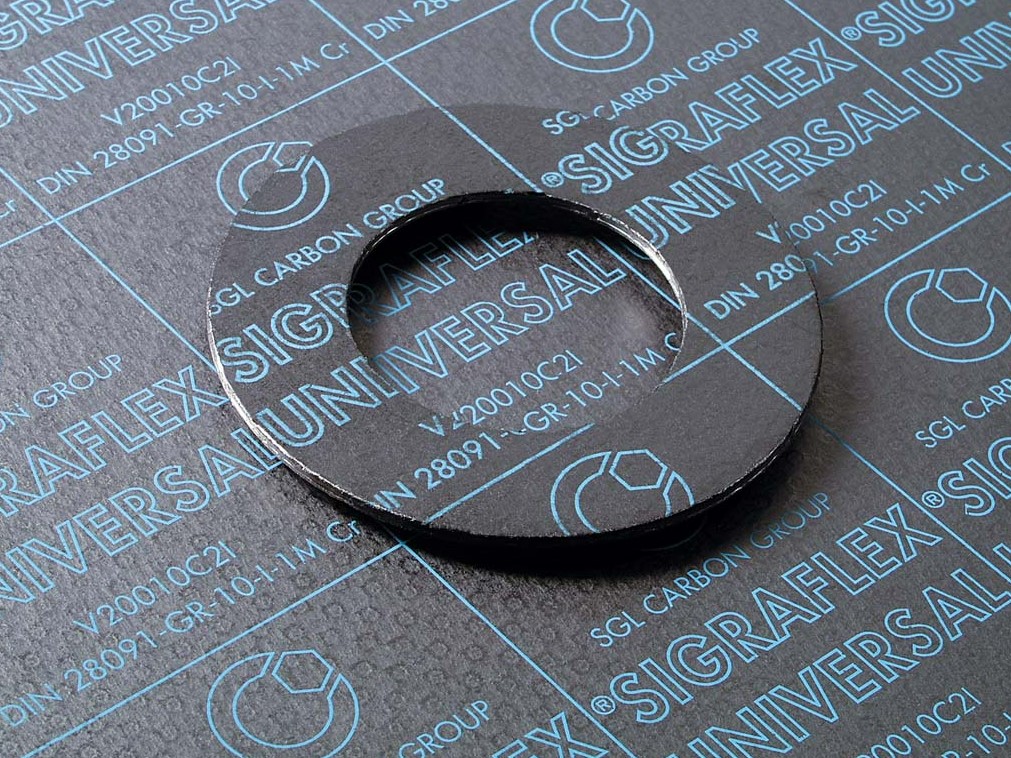

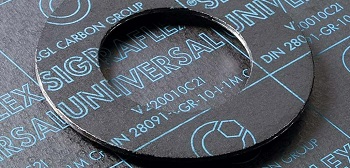

Charakteristika: SIGRAFLEX® UNIVERSAL je vysoce pevná grafitová těsnící deska vyrobená z ohebné grafitové fólie zesílená jednou nebo dvěma vložkami z hrotovaného plechu z ušlechtilé oceli. Patentovaný výrobní proces spojení několika vrstev fólií bez použití lepidla vede k vynikajícím vlastnostem. V rámci kategorie plochých těsnění jde o velmi spolehlivý těsnící prvek. Za účelem lepší manipulace a snížení netěsností je těsnící deska opatřena impregnací.
Hlavní přednosti: Disponuje dobrou odolností vůči chemikáliím, vůči posuvu, změnám teploty, stárnutí a křehnutí. Projevuje dlouhodobě stabilní stlačitelnost a odpružení v širokém rozsahu teplot. Nepatrná permeabilita vůči plynům a kapalinám, malá difúzní množství, vysoká jistota vůči vyfouknutí a vysoká mechanická pevnost při těsnění s vnitřním lemováním ušlechtilou ocelí. Odolný proti poškrábání s nepatrnou přilnavostí na jiné materiály. Poměrně dobře zpracovatelný a zdravotně nezávadný materiál [neobsahuje azbest].
Použití: Veškeré běžné přírubové konstrukce. Využití v rafineriích, v chemickém a petrochemickém průmyslu při styku s korozivními látkami.
Tip: Pokud si nejste jisti, že jsou vhodné právě pro Vás. Neváhejte nás kontaktovat, máme dlouholeté zkušenosti, rádi Vám s výběrem poradíme.
SIGRAFLEX® UNIVERSAL:
Mezní hodnoty použití a charakteristika DIN 28090 [tloušťka = 2 mm]:
| MĚRNÁ HMOTNOST | PROVOZNÍ TLAK MAX | PROVOZNÍ TEPLOTA | σ VU0,1 | σ VO | σ BO300 |
| 1.0 g/cm³ | 100 bar | -269 °C … +550 °C ¹ | 12 N/mm² | 160 N/mm² | 140 N/mm² |
| ¹ Od 450 °C kontaktujte prosím výrobce |
TECHNICKÝ LIST: PDF | ||||
| STANDARDNÍ ROZMĚRY | BARVA | ||||
| ROZMĚR DESKY: 1500 x 1500 mm / 1000 x 1000 mm | SIGRAFLEX® UNIVERSAL | ||||
| TLOUŠŤKA DESKY: 1.0 / 1.5 / 2.0 / 3.0 mm | |||||
| TA LUFT 2002 | BAM* | BAM* EO/PO | DVGW | KTW | First Safe Test | FDA | EG 1935/2004 | Blow-out Safety | GL |
| ✖ |  |
|
|
✖ | |
✖ | ✖ | ✖ | |
