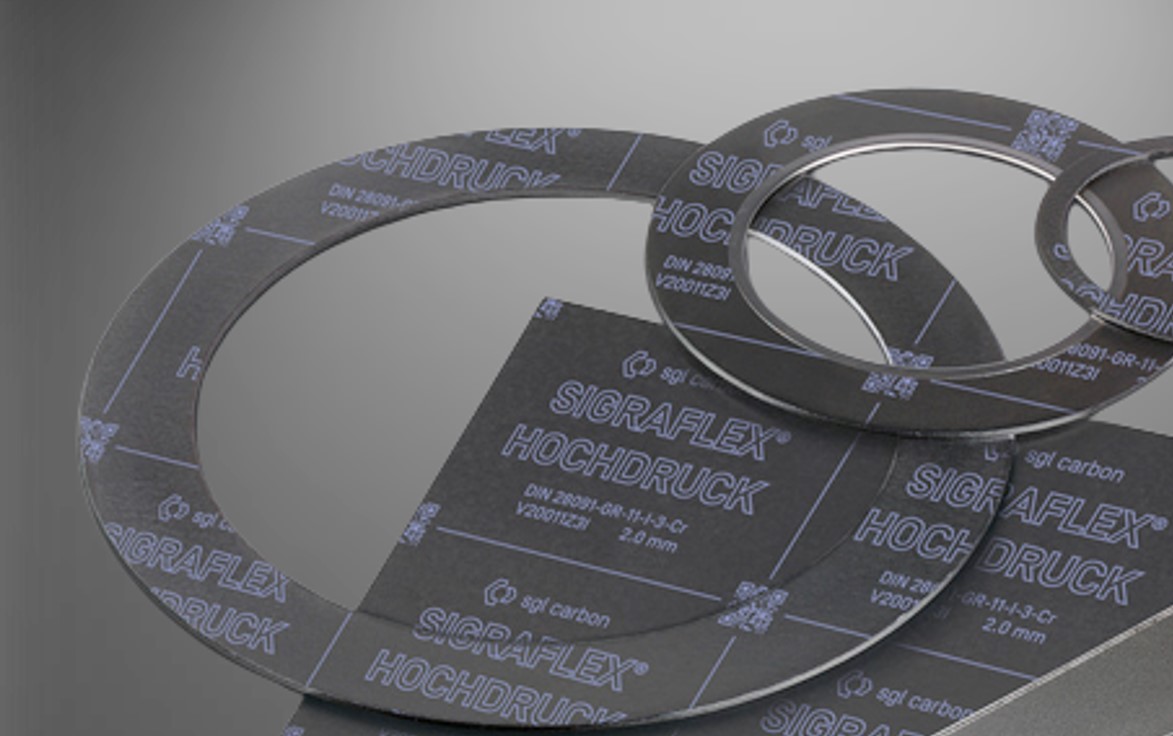

Charakteristika: SIGRAFLEX® HOCHDRUCK je vysoce pevná grafitová těsnící deska složená z několika vrstev fólií z grafitu a ušlechtilé oceli. Patentovaný výrobní proces spojení několika vrstev fólií bez použití lepidla vede k vynikajícím vlastnostem. V rámci kategorie plochých těsnění jde o velmi spolehlivý těsnící prvek. Za účelem lepší manipulace a snížení netěsností je těsnící deska opatřena impregnací.
Hlavní přednosti: Dobrá schopnost odpružení [zvládnutí procesů najíždění a dobíhání] a odolnost vůči médiím. Vysoká provozní bezpečnost, velice nízké ztráty netěsností u plynů a kapalin; splňuje požadavky na těsnost směrnice TA-Luft 2002, nedochází ke stárnutí a zkřehnutí i při vysokých teplotách, zdravotně nezávadné. Likvidace na skládkách domovního odpadu, dobrá manipulace při přepravě, montáži nebo demontáži, mechanicky stabilní, označení každého těsnění na středicím kroužku.
Použití: Obtížná a mechanicky vysoce namáhaná spojení, např. příruby pero-drážka, výměníky tepla, nebo speciální těsnění. Zároveň vhodné pro všechny běžné přírubové konstrukce.
Tip: Pokud si nejste jisti, že jsou vhodné právě pro Vás. Neváhejte nás kontaktovat, máme dlouholeté zkušenosti, rádi Vám s výběrem poradíme.
SIGRAFLEX® HOCHDRUCK:
Mezní hodnoty použití a charakteristika DIN 28090 [tloušťka = 2 mm]:
| MĚRNÁ HMOTNOST | PROVOZNÍ TLAK MAX | PROVOZNÍ TEPLOTA | σ VU0,1 | σ VO | σ BO300 |
| 1.3 g/cm³ | 250 bar | -269 °C … +550 °C ¹ | 18 N/mm² | 270 N/mm² | 210 N/mm² |
| ¹ Od 450 °C kontaktujte prosím výrobce |
TECHNICKÝ LIST: PDF | ||||
| STANDARDNÍ ROZMĚRY | BARVA | ||||
| ROZMĚR DESKY: 1500 x 1500 mm / 1000 x 1000 mm | SIGRAFLEX® HOCHDRUCK | ||||
| TLOUŠŤKA DESKY: 1.0 /1.5 / 2.0 / 3.0 / 4.0 mm | |||||
| TA LUFT 2002 | BAM* | BAM* EO/PO | DVGW | KTW | First Safe Test | FDA | EG 1935/2004 | Blow-out Safety | GL |
 |
|
|
|
✖ | |
✖ | ✖ | ✖ | |
