Charakteristika: SIGRAFLEX® ECONOMY je těsnící deska slepená z pružných grafitových fólií a jedné, respektive dvou fólií z ušlechtilé oceli 316L [síla fólie 0,05 mm]. Patentovaný výrobní proces spojení několika vrstev fólií bez použití lepidla vede k vynikajícím vlastnostem. V rámci kategorie plochých těsnění jde o velmi spolehlivý těsnící prvek. Za účelem lepší manipulace a snížení netěsností je těsnící deska opatřena impregnací.
Hlavní přednosti: Měkký, poddajný, dobře zpracovatelný a zdravotně nezávadný materiál [neobsahuje azbest]. Disponuje dobrou odolností vůči chemikáliím, odolností proti stárnutí a křehnutí. Projevuje dlouhodobě stabilní stlačitelnost a odpružení v širokém rozsahu teplot. Nepatrná permeabilita vůči plynům a kapalinám, i při nízkých měrných tlacích.
Použití: Obtížná a mechanicky vysoce namáhaná spojení, např. příruby pero-drážka, výměníky tepla, nebo speciální těsnění. Zároveň vhodné pro všechny běžné přírubové konstrukce.
Tip: Pokud si nejste jisti, že jsou vhodné právě pro Vás. Neváhejte nás kontaktovat, máme dlouholeté zkušenosti, rádi Vám s výběrem poradíme.

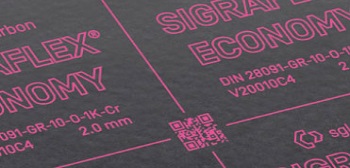

SIGRAFLEX® ECONOMY:
Mezní hodnoty použití a charakteristika DIN 28090 [tloušťka = 2 mm]:
| MĚRNÁ HMOTNOST | PROVOZNÍ TLAK MAX | PROVOZNÍ TEPLOTA | σ VU0,1 | σ VO | σ BO300 |
| 1.0 g/cm³ | 100 bar | -269 °C … +550 °C ¹ | 10 N/mm² | 100 N/mm² | 60 N/mm² |
| ¹ Od 450 °C kontaktujte prosím výrobce |
TECHNICKÝ LIST: PDF | ||||
| STANDARDNÍ ROZMĚRY | BARVA | ||||
| ROZMĚR DESKY: 1000 x 1000 mm | SIGRAFLEX® ECONOMY | ||||
| TLOUŠŤKA DESKY: 0.55 / 0.75 / 1.0 /1.5 / 2.0 / 3.0 mm | |||||
| TA LUFT 2002 | BAM* | BAM* EO/PO | DVGW | KTW | First Safe Test | FDA | EG 1935/2004 | Blow-out Safety | GL |
| ✖ |  |
✖ | ✖ | ✖ | ✖ | ✖ | ✖ | ✖ | ✖ |
