Charakteristika: Plochá PTFE těsnění z Dyneon™ TFM™ patří mezi velmi kvalitní formu moderního těsnění. Jde o chemicky modifikované PTFE disponující antiadhezním hladkým povrchem a dalšími mimořádnými vlastnostmi v podobě podstatně menší deformace při zatížení (i za vyšších provozních teplot) a snížené propustnosti plynů a par (vliv homogenní struktury s minimem pórů). Speciální vlastnosti můžeme dosáhnout u biaxiálně orientovaného PTFE pod značkou UNIFLUOR® s aditivy ve formě skleněných mikrokuliček, křemičitanu nebo síranu barnatého v závislosti na požadavcích dané aplikace.
Hlavní přednosti: Disponuje odolností vůči téměř všem chemikáliím a rozpouštědlům, vůči světlu a vlivům počasí (žádné zkřehnutí), a vůči rázům a nárazům. Obecně vyhovuje zvýšeným nárokům na těsnost, provozní bezpečnost, trvanlivost a hospodárnost. Plniva, jako jsou skelná vlákna ovlivňují chemickou odolnost je nutné konzultovat s výrobcem.
Použití: Široké uplatnění v mnoha odvětvích průmyslu, zejména pak v chemickém a potravinářském průmyslu. Další uplatnění nachází v aplikacích s vysokými požadavky na těsnost (např. u jedovatých plynů), zdravotní nezávadnost nebo na eliminaci znečišťování produktu.
Nabídka plochých PTFE těsnění:
| MATERIÁL NOSIČ | PRACOVNÍ TEPLOTA | TLAK | ATESTY | TECH | |
| FD01 | TFM™ 1600 | max 150°C | 16 | TA Luft/BAM O/FDA | PDF |
| TFM™ 4105 + skelná vlákna | max 150°C | 16 | TA Luft/BAM O/FDA | ||
| UNIFLUOR® | -200°C až 200°C | 40 | TA Luft/BAM O/FDA/EG | ||
| UNIFLUOR® + sklo | -200°C až 260°C | 60 | TA Luft/FDA/EG/GL | ||
| UNIFLUOR® + křemičitan | -200°C až 260°C | 80 | TA Luft/BAM O+E+P/FDA/EG/GL | ||
| UNIFLUOR® + síran barnatý | -200°C až 260°C | 80 | TA Luft/BAM O/FDA/EG/GL | ||
| FD04 | TFM™ 1600 / TFM™ 6221 | max 150°C | 20 | TA Luft/FDA | PDF |
| FD05 |
TFM™ 1600 / TFM™ 6221 | max 150°C | 20 | TA LuftTA Luft/BAM O/FDA/EG/FDA/Blow out |
|
| FD11 | UNIFLUOR® + TFM™ | -200°C až 200°C | 40 | TA Luft/BAM O/FDA/EG | |
| FD30 | TFM™ 1600 | max 200°C | 40 | TA Luft/FDA |
TECHNICKÝ LIST

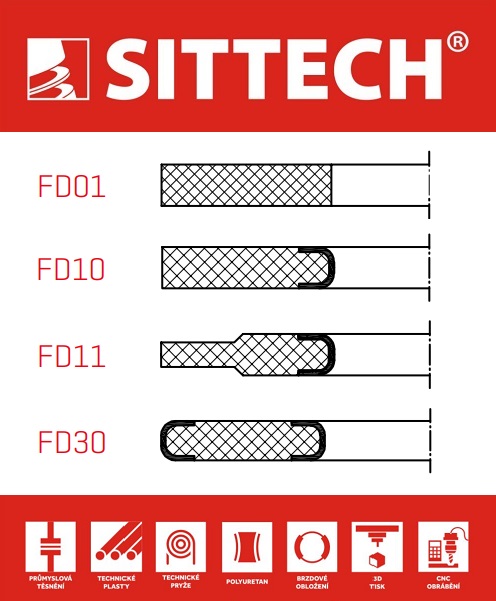

PROFIL FD01
PTFE těsnění FD01:
Základní přírubové těsnění z materiálu SIGRAFLEX [impregnované], které je vyztužení hrotkovaným nebo hladkým nerezovým plechem z nerezové oceli 316L. Těsnění je charakteristické svou odolností proti vyfouknutí, masivní konstrukcí, vysokou pevností a snadnou manipulací včetně montáže.
PROFIL FD10
TECHNICKÝ LIST
PTFE těsnění FD04:
Těsnění tvoří základní prvek z materiálu SIGRAFLEX [impregnované], který je vyztužen hrotkovaným nebo hladkým plechem z nerezové oceli 316L a dále je opatřen vnitřním lemem z nerezové oceli 1.4571, který tvoří difúzní bariéru a zvyšuje tak jeho tlakovou odolnost. Těsnění je charakteristické svou odolností proti vyfouknutí, masivní konstrukcí, vysokou pevností a snadnou manipulací včetně montáže. Provozní tlak až 250 barů dle zvoleného materiálu. Těsnění je vysoce plynotěsné.
PROFIL FD10
TECHNICKÝ LIST
PTFE těsnění FD05:
Těsnění tvoří základní prvek z materiálu SIGRAFLEX [impregnované], který je vyztužen hrotkovaným nebo hladkým plechem z nerezové oceli 316L a dále je opatřen vnitřním lemem z nerezové oceli 1.4571, který tvoří difúzní bariéru a zvyšuje tak jeho tlakovou odolnost. Těsnění je charakteristické svou odolností proti vyfouknutí, masivní konstrukcí, vysokou pevností a snadnou manipulací včetně montáže. Provozní tlak až 250 barů dle zvoleného materiálu. Těsnění je vysoce plynotěsné.
TECHNICKÝ LIST
PROFIL FD11
PTFE těsnění FD11:
Těsnění tvoří základní prvek z materiálu SIGRAFLEX [impregnované], který je vyztužen hrotkovaným nebo hladkým plechem z nerezové oceli 316L a dále je opatřen vnitřním lemem z nerezové oceli 1.4571 tvořící difúzní bariéru a zvyšující jeho tlakovou odolnost. Zároveň je zde stlačen středící okraj těsnění. Těsnění je charakteristické svou odolností proti vyfouknutí, masivní konstrukcí, vysokou pevností a snadnou manipulací včetně montáže. Provozní tlak až 250 barů dle zvoleného materiálu. Těsnění je vysoce plynotěsné. Vhodné pro aplikace s menším utahovacím momentem.
TECHNICKÝ LIST
PROFIL FD30
PTFE těsnění FD30:
Těsnění tvoří základní prvek z materiálu SIGRAFLEX [impregnované], který je vyztuženo hrotkovaným nebo hladkým plechem z nerezové oceli 316L a dále je opatřen vnitřním i vnějším lemem z nerezové oceli 1.4571.Těsnění je charakteristické svou odolností proti vyfouknutí, masivní konstrukcí, vysokou pevností a snadnou manipulací včetně montáže. Provozní tlak až 250 barů dle zvoleného materiálu. Těsnění je vysoce plynotěsné. Určeno pro vysoké provozní teploty. Vhodné pro přírubové spoje pero/drážka.
