    Opláštěná PTFE těsnění

    Opláštěná ptfe těsnění

    Charakteristika: Opláštěná PTFE těsnění mají širokou škálu použití. Hlavní roli hraje jejich konstrukce, respektive základní varianta s korugovaným prstencem (ED01), varianta s vláknitými vložkami (ED10) nebo prstencem i vložkami společně (ED30). Vlastní těsnicí funkci má i obal z DyneonTM TFMTM 1600, což je v molekulovém řetězci modifikované PTFE s velmi dobrými těsnicími vlastnostmi. Obalovaná těsnění obsahují širokou difuzní bariéru (3/4 mm). která zabraňuje difuzi média těsnicím průřezem

    Hlavní přednosti: Výborná odolnost vůči médiím (především u silně korozivních médií), nestárnou a nezkřehnou (vložka SIGRAFLEX® EMAIL), minimální přítlak ploch (vložka SIGRAFLEX® EMAIL), velmi dobré přizpůsobivé schopnosti, dobrá manipulace (přeprava a montáž), bez znečištění produktu, dobré přizpůsobivé a pružící schopnosti, dlouhá životnost (vložka SIGRAFLEX® EMAIL).

    Použití: Pro malé netěsnosti u plynů a kapalin, při kombinaci vysokého tlaku a vysoké teplotypři velikých nerovností přírub, u spojení s malým přítlakem, u emailových, plastových nebo pogumovaných přírub, u velmi korozivních médií, u vysokých nároků na čistotu, u přírub citlivých na napětí a ohyb. Čelní výrobci emailovaných přírub doporučují do Js 200 profil ED10, u větších přírub pak profil ED30.

    Nabídka opláštěných PTFE těsnění:

    MATERIÁL NOSIČ MATERIÁL VLOŽKA PRACOVNÍ TEPLOTA TLAK ATESTY TECH LIST
    ED01 1.4571
    -200°C až 200°C 40
    TA Luft/FDA/Blow out PDF
    ED10
     – ARAMID -50°C až 150°C 20
    TA Luft/FDA PDF
    GRAFIT -200°C až 200°C TA Luft/FDA PDF
    PTFE -200°C až 150°C TA Luft/FDA PDF
    ED30
    1.4571
    ARAMID -50°C až 150°C 20
    TA Luft/FDA PDF
    GRAFIT -200°C až 200°C 40 TA Luft/FDA/Fire Safe Test/Blow out PDF
    PTFE -200°C až 150°C 20 TA Luft/FDA PDF

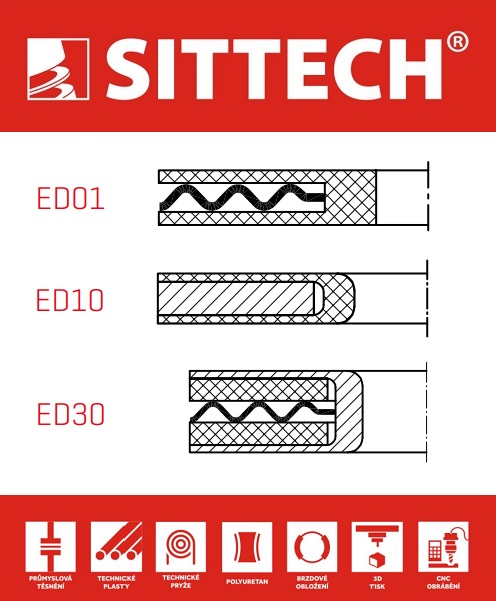

    opláštěná těsnění profil 01

    PROFIL ED01

    TECHNICKÝ LIST

    Opláštěné těsnění ED01:

    PTFE těsnění s vlnovitým prstencem z ušlechtilé oceli [šíře 3 mm] a difúzní bariérou [šíře 4 mm]. Systém opláštění tvoří DyneonTM TFMTM 1600 a obsahuje vnitřní difúzní zábranu. Těsnění je opatřeno středovým výběhem a odpovídá požadavkům Německého chemického průmyslu. Těsnění se převážně používá ve spojích s ocelovými přírubami a umožňuje relativně vysoké kombinace tlaků a teplot.


    opláštěná těsnění profil 10

    PROFIL ED10

    TECHNICKÝ LIST

    Opláštěné těsnění ED10:

    PTFE těsnění s difúzní bariérou a vloženou aramidovou, grafitovou nebo PTFE vložkou [tloušťka 3 mm]. Opláštění tvoří DyneonTM TFMTM 1600 a obsahuje vnitřní difúzní zábranu [šíře 3 mm]. Těsnicí systém vyžaduje jen nepatrné stlačení montážních ploch, je téměř univerzálně chemicky odolný a nevykazuje žádné stárnutí a zkřehnutí. Těsnění je vhodné především pro vysoce korozívní média, splňuje vysoké požadavky na čistotu FDA [potravinářství, farmaceutický průmysl], uplatnění rovněž u přírub citlivých na pnutí a ohyb. Přední výrobci přírub doporučují toto těsnění do jmenovité světlosti DN 200.


    TECHNICKÝ LIST

    opláštěná těsnění profil 30

    PROFIL ED30

    Opláštěné těsnění ED30:

    PTFE těsnění s difúzní bariérou, korugovaným prstencem a oboustranně vloženými aramidovými, grafitovými nebo PTFE vložkami [každá o tloušťce 2 mm]. Obal tvoří DyneonTM TFMTM 1600 a obsahuje vnitřní difúzní zábranu [šíře 3 mm]. Těsnicí systém vyžaduje jen nepatrné stlačení montážních ploch, je téměř univerzálně chemicky odolný a nevykazuje žádné stárnutí a zkřehnutí. Těsnění je vhodné především pro vysoce korozívní média, splňuje vysoké požadavky na čistotu FDA [potravinářství, farmaceutický průmysl], uplatnění rovněž u přírub citlivých na pnutí a ohyb. Přední výrobci přírub doporučují toto těsnění od jmenovité světlosti DN 200.
