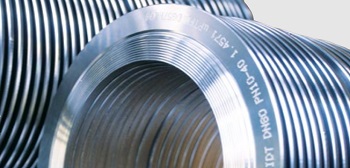

Charakteristika: Hřebínková těsnění jsou vhodná k bezpečnému utěsnění médií v extrémních provozních podmínkách. Těží z kombinace specifických vlastností nekovových (přizpůsobení) a kovových těsnění (vysoká životnost a provozní bezpečnost). Základní těleso a povlak jsou do té míry sladěny tak, že dochází k silnému stlačení. Malý průřez a vysoká hustota přiléhajícího materiálu ve stlačeném stavu zajišťují malý výskyt netěsností. Výběrem materiálových složek a variabilitou konstrukce lze hřebínková těsnění přizpůsobit nárokům mnoha médií a různým provozním podmínkám.
Hlavní přednosti: Výborná teplotní odolnost (-200 °C až cca 550 °C), velmi vysoké provozní tlaky (400 bar). Vykazují vysokou provozní bezpečnost, mechanickou stabilitu, velmi dobrou odolnost médiím, zejména vůči korozivním látkám a chemikáliím. Splňují vysoké nároky na těsnost (TA-Luft 2002). Nepodléhají žádnému stárnutí nebo zkřehnutí, ani při vysokých teplotách. Zdravotně nezávadný a velmi dobře manipulovatelný materiál.
Použití: Grafitové povlaky dovolují bezproblémové použití u součástí z austenitických materiálů. Skvělé reference pramení z chemického a petrochemického průmyslu, z konvenčních i jaderných elektráren, při výrobě páry a výstavbě technologického zařízení. Ideální těsnění do vysokých teplot a vysokého tlaku.
Nabídka hřebínkových těsnění:
| MATERIÁL NOSIČ | MATERIÁL OBLOŽENÍ | PRACOVNÍ TEPLOTA | TLAK | ATESTY | TECH LIST | |
| KD01 | 1.4571 |
GRAFIT | -200°C až 550°C | 400 |
TA Luft/BAM O/Fire Safe Test/Blow out/DVGW | PDF |
| PTFE | -200°C až 250°C | TA Luft | ||||
| KD20 | GRAFIT | -200°C až 550°C | TA Luft/BAM E+P/Fire Safe Test/Blow out/DVGW | |||
| PTFE | -200°C až 250°C | TA Luft/BAM O+E+P/DVGW | ||||
| KD24 |
1.4571 |
GRAFIT | -200°C až 550°C | 400 |
TA Luft/BAM O/Fire Safe Test/Blow out | PDF |
| PTFE | -200°C až 250°C | TA Luft | ||||
| KD30 |
GRAFIT | -200°C až 550°C | TA Luft/BAM O/Fire Safe Test/Blow out | |||
| PTFE | -200°C až 250°C | TA Luft/DVGW |

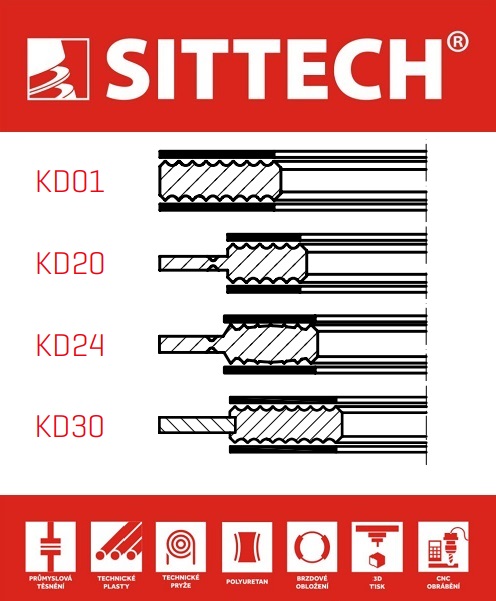

PROFIL KD01
TECHNICKÝ LIST
Hřebínkové těsnění KD01:
Těsnící systém tvoří nosič z ušlechtilé oceli [standard: WS 1.4571] s oboustranným hřebenovým profilem [rozteč profilu 1 mm] pokrytý nekovovou vrstvou materiálu, převážně z grafitu nebo PTFE. Těsnění lze vyrábět i v malé tloušťce, nabízí se použití pro spoje pero / drážka s běžnou hloubkou drážky.
PROFIL KD20
TECHNICKÝ LIST
Hřebínkové těsnění KD20:
Těsnění s pevným středícím kroužkem. Nosič z ušlechtilé oceli [standard: WS 1.4571] s oboustranným hřebenovým profilem [rozteč profilu 1 mm] je pokryt vrstvou měkkého materiálu, převážně z grafitu nebo PTFE. Integrovaný středicí kroužek má vysoustružený okraj v místě žádaného zlomu. Středicí kroužek zajišťuje vystředění na přírubových šroubech a zamezuje zlomům v důsledku vibrací v oblasti těsnění.
TECHNICKÝ LIST
PROFIL KD24
Hřebínkové těsnění KD24:
Těsnící systém s vypouklým základním tělesem. Nosič z ušlechtilé oceli [standard: WS 1.4571] s oboustranným hřebenovým profilem [rozteč profilu 1 mm] je pokryt vrstvou měkkého materiálu, převážně z grafitu nebo PTFE. Těsnění má integrovaný středicí kroužek s vysoustruženým okrajem v místě žádaného zlomu. Středicí kroužek zajišťuje vystředění na přírubových šroubech a zamezuje zlomům v důsledku vibrací v oblasti těsnění.
TECHNICKÝ LIST
PROFIL KD30
Hřebínkové těsnění KD30:
Těsnící systém s vypouklým základním tělesem. Nosič z ušlechtilé oceli [standard: WS 1.4571] s oboustranným hřebenovým profilem [rozteč profilu 1 mm] je pokryt vrstvou z měkkého materiálu, převážně z grafitu nebo PTFE. Součástí těsnění je volný středicí kroužek zajišťující vystředění na přírubových šroubech a zamezující zlomům v důsledku vibrací v oblasti těsnění.
